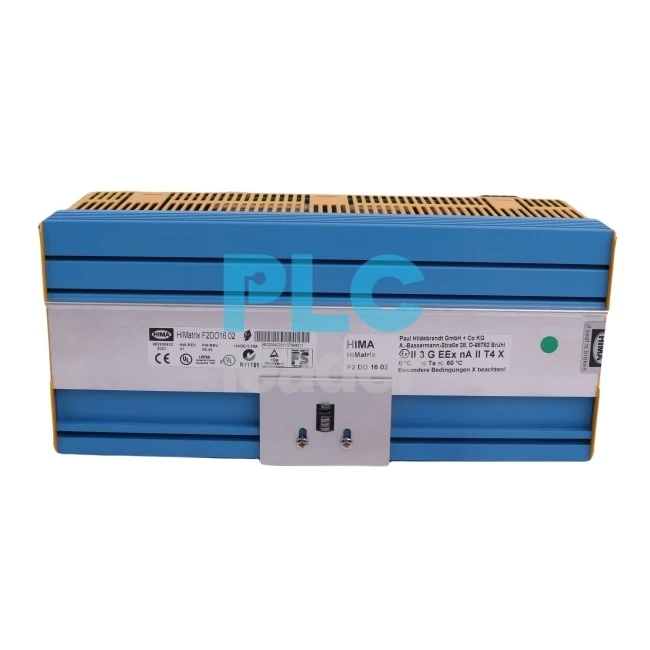

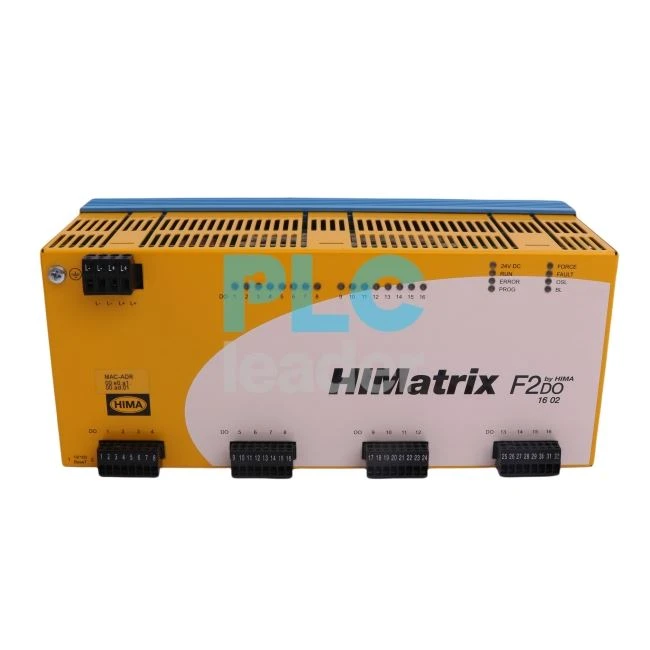

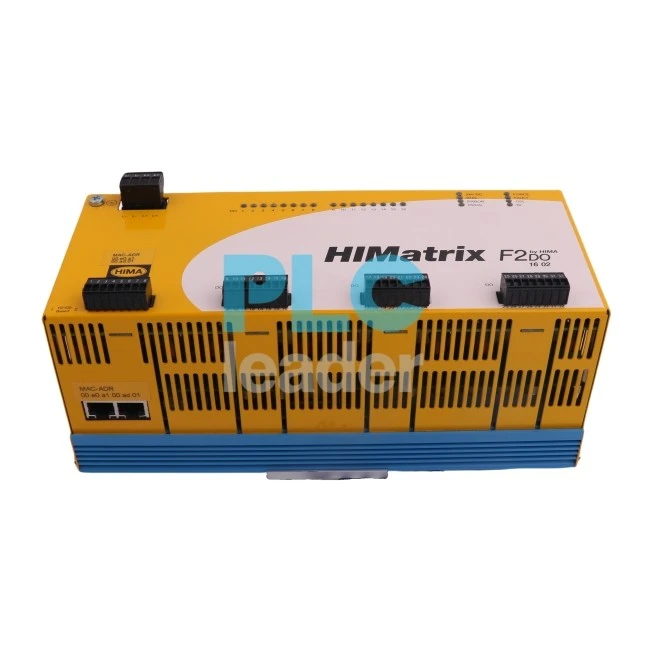

Hima Himatrix F2DO1602 F2 do 16 02 Mòdul d'E/S relacionat amb la seguretat



Visió general del producte

ElHima Himatrix f2do1602 f2 do 16 02és un mòdul de sortida digital d’alta integritat i certificat per seguretat dissenyat per a l’ús en sistemes instrumentats de seguretat (SIS). Una part de la sèrie Himatrix F2 de Hima, aquest mòdul d'E/S remot proporciona 16 canals de sortida configurables de manera independent per controlar les funcions de seguretat crítiques com ara les parades d'emergència, l'actuació de les vàlvules i l'alarma desencadenant en entorns industrials perillosos. Compleix amb l’IEC 61508 SIL 3 i IEC 61784-3, el F2DO1602 garanteix una operació fiable i segura en indústries com el petroli i el gas, el processament químic, la generació d’energia i el transport ferroviari.

Configuració d'E/S:

Canals de sortida: 16 sortides digitals.

Tipus de sortida: relés de semiconductors (24 V DC, 0. 5 a per canal).

Aïllament: 1500 V AC entre canals i sistema.

Especificacions elèctriques:

Tensió de sortida: 19–30 V CC (IEC 61131-2 complint).

Protecció de curtcircuit: reserva automàtica amb diagnòstic.

Normes de seguretat:

Certificacions: IEC 61508 SIL 3, Tüv Rheinland, ATEX/IECEX ZONA 2.

Tolerància a les falles del maquinari (HFT): 1 (per IEC 61508).

Classificacions ambientals:

Temperatura de funcionament: -40 grau a +70 grau (-40 grau f a +158 grau f).

Humitat: del 5–95% (no condensant).

Xoc/vibració: 15g (iec 60068-2-27), 5G (iec 60068-2-6).

• Sortides digitals relacionades amb la seguretat

L’E/S remot està equipat amb 16 sortides de relé relacionades amb la seguretat. L’estat de cada relleoutput està senyalitzat per un LED.eCh Relé La sortida està equipat amb dos relés de seguretat amb contactes guiats forçadament i relé Astandard. S'utilitza un fusible intern per limitar el corrent de commutació dels contactes de sortida fins al 60 % (3.15 a) del valor màxim admissible (d'acord amb VDE 0116, EN 298). Les sortides de contacte es poden utilitzar per a l'apagada de seguretat. terminals. Els pins de la placa frontal d'E/S remot tenen la mateixa seqüència de numeració per evitar que l'usuari utilitzi terminals equivocats. Les connexions del terminal compleixen els requisits de protecció IP20. Amb requisits superiors, l’E/S remota s’ha de muntar en un recinte amb un tipus de protecció adequat. Les distàncies d’aire i arrossegament estan dissenyades d’acord amb l’IEC 61131-2 per a sobretensió de la classe II de fins a 300 V. Si es connecten les tensions diferents de SELV i PELV, s’han d’utilitzar cables adequats amb aïllament orientat doble, per exemple, línia d’alimentació.

• Reacció en cas de falla

Si el dispositiu detecta un senyal defectuós en una sortida digital, la sortida del mòdul afectada s’estableix un estat segur (desactivat) mitjançant els interruptors de seguretat. Si es produeix una falla al dispositiu, totes les sortides digitals s’apaguen. En els dos casos, els dispositius activa el LED de falla. El codi d’error permet a l’usuari configurar reaccions de falles addicionals al programa d’usuari.

Rarament es requereixen les mesures següents per al mòdul del processador:

• Carregant el sistema operatiu, si es requereix una versió nova
• Executant la prova de prova

Carregant el sistema operatiu

Hima millora contínuament el sistema operatiu dels dispositius. Hima recomana a Touse System els temps de càrrega que carreguin una versió actual del sistema operatiu als dispositius. Referir -se a la llista de llançament per comprovar les conseqüències de la nova versió del sistema de funcionament al sistema! Carregueu el sistema operatiu mitjançant l'eina de programació. Primer per carregar el sistema operatiu, el dispositiu ha d'estar en parada (mostrat a l'eina de programació). En cas contrari, atureu el dispositiu. Per obtenir més informació, consulteu la documentació de l’eina de programació.
